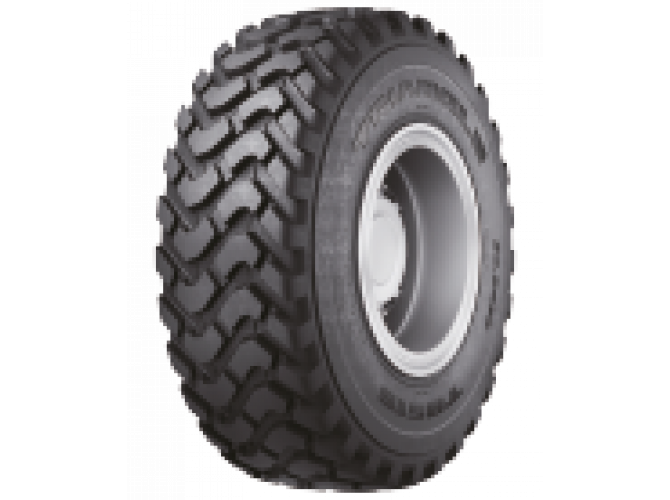

TB515 L2 радиальные

Вид шины

Радиальные

Тип ТС

Погрузчики и бульдозеры

Камера

Размер

17.5R25 20.5R25

Радиальные шины

Погрузчики и бульдозеры

Ненаправленный агрессивный рисунок протектора обеспечивает исключительную тягу и стабильность.
Глубина канавок для стойкости к скольжению.
Пересечение плеча и боковины гарантирует повышенную устойчивость к повреждениям.

Характеристики

TPA-код	Рекоменд. размер обода	Минимальное расстояние для сдвоен. шин		Размерные характеристики шин				Макс. нормированные размеры: статический радиус под нагрузкой		Глубина протектора		Производительность шины (ТКВЧ)				Камера
		Минимальное расстояние для сдвоен. шин		Ширина секции		Общий диаметр				Глубина протектора		Производительность шины (ТКВЧ)				Камера
		дюйм	мм	дюйм	мм	дюйм	мм	дюйм	мм	32nds	мм	T1	T2A	T2	T3	TT	TL
L-2	14.00/1.5			17.5	445	53.1	1348			34.0	27.0					TL
L-2
G-2								24.0	618

Погрузчики и бульдозеры
10 км/ч (5MPH)	kPa/PSI	400/58	425/62	450/65	475/69	500/73	525/76	550/80	575/83	600/87	625/91	650/94
10 км/ч (5MPH)	KG/LBS	6000/13200	6150/13600	6500/14300	6700/14800	7100/15700	7300/16100	7500/16500	7750/17100	8000/17600	8250/18200	8500/18700

Грейдеры
40 км/ч (25MPH)	kPa/PSI	125/18	150/22	175/25	200/29	225/33	250/36	275/40	300/44
40 км/ч (25MPH)	KG/LBS	1850/4080	2120/4680	2360/5200	2650/5840	2900/6400	3075/6800	3350/7400	3650/8050

TPA-код	Рекоменд. размер обода	Минимальное расстояние для сдвоен. шин		Размерные характеристики шин				Макс. нормированные размеры: статический радиус под нагрузкой		Глубина протектора		Производительность шины (ТКВЧ)				Камера
		Минимальное расстояние для сдвоен. шин		Ширина секции		Общий диаметр				Глубина протектора		Производительность шины (ТКВЧ)				Камера
		дюйм	мм	дюйм	мм	дюйм	мм	дюйм	мм	32nds	мм	T1	T2A	T2	T3	TT	TL
L-2	17.00/2.0			20.5	521	58.8	1493			37.8	30.0					TL
L-2
G-2

Погрузчики и бульдозеры
10 км/ч (5MPH)	kPa/PSI	400/58	425/62	450/65	475/69	500/73	525/76	550/80	575/83	600/87	625/91	650/94
10 км/ч (5MPH)	KG/LBS	8000/17600	8250/18200	8750/19300	9000/19800	9500/20900	9750/21500	10000/22000	10300/22700	10900/24000	11200/24700	11500/25400

Грейдеры
40 км/ч (25MPH)	kPa/PSI	125/18	150/22	175/25	200/29	225/33	250/36	275/40	300/44
40 км/ч (25MPH)	KG/LBS	2430/5360	2800/6150	3150/6950	3450/7600	3875/8550	4125/9100	4375/9650	4625/10200

Дополнительная информация

Индекс нагрузки - Индекс скорости

Индекс нагрузки (LI) и максимальная нагрузка (кг/фунт)

Индекс нагрузки - это цифровой код, согласованный с максимальным показателем нагрузки, который шина может выдержать на скорости, согласно ее эксплуатаонным нормам, при определенных условиях

LI	Максимальная нагрузка		LI	Максимальная нагрузка		LI	Максимальная нагрузка		LI	Максимальная нагрузка		LI	Максимальная нагрузка
LI	кг	фунт	LI	кг	фунт	LI	кг	фунт	LI	кг	фунт	LI	кг	фунт
120	1400	3090	150	3350	7390	180	8000	17640	210	19000	41890	240	45000	99210
121	1450	3200	151	3450	7610	181	8250	18190	211	19500	43000	241	46250	101960
122	1500	3310	152	3550	7830	182	8500	18740	212	20000	44100	242	47500	104720
123	1550	3420	153	3650	8050	183	8750	19290	213	20600	45420	243	48750	107470
124	1600	3530	154	3750	8270	184	9000	19840	214	21000	46750	244	50000	110250
125	1650	3640	155	3875	8540	185	9250	20390	215	21800	48070	245	51500	113540
126	1700	3750	156	4000	8820	186	9500	20940	216	22400	49390	246	53000	117950
127	1750	3860	157	4125	9090	187	9750	21500	217	23000	50700	247	54500	120150
128	1800	3970	158	4250	9370	188	10000	22050	218	23600	52040	248	56000	123480
129	1850	4080	159	4375	9650	189	10300	22710	219	24300	53580	249	58000	127890
130	1900	4190	160	4500	9920	190	10600	23370	220	25000	55120	250	60000	132300
131	1950	4300	161	4625	10200	191	10900	24030	221	25750	56780	251	61500	135580
132	2000	4410	162	4750	10470	192	11200	24690	222	26500	58430	252	63000	138890
133	2060	4540	163	4875	10750	193	11500	25360	223	27250	60070	253	65000	143300
134	2120	4670	164	5000	11020	194	11800	26020	224	28000	61740	254	67000	147710
135	2180	4810	165	5150	11350	195	12150	26790	225	29000	63940	255	69000	152120
136	2240	4940	166	5300	11690	196	12500	27560	226	30000	66150	256	71000	156530
137	2300	5070	167	5450	12020	197	12850	28330	227	30750	67790	257	73000	160930
138	2360	5200	168	5600	12350	198	13200	29100	228	31500	69460	258	75000	165340
139	2430	5360	169	5800	12790	199	13600	29990	229	32500	71660	259	77500	170660
140	2500	5510	170	6000	13230	200	14000	30870	230	33500	73870	260	80000	176400
141	2575	5680	171	6150	13560	201	14500	31970	231	34500	76070	261	82500	181880
142	2650	5840	172	6300	13890	202	15000	33070	232	35500	78280	262	85000	187390
143	2725	6010	173	6500	14330	203	15500	34180	233	36500	80480	263	87500	192900
144	2800	6170	174	6700	14770	204	16000	35280	234	37500	82690	264	90000	198450
145	2900	6390	175	6900	15210	205	16500	36380	235	38750	85430	265	92500	203920
146	3000	6610	176	7100	15650	206	17000	37480	236	40000	88200	266	95000	209440
147	3075	6780	177	7300	16090	207	17500	38590	237	41250	90940	267	97500	214950
148	3150	6950	178	7500	16530	208	18000	39690	238	42500	93710	268	100000	220500
149	3250	7170	179	7750	17090	209	18500	40790	239	43750	96470	269	103000	227370

Таблица соответствия (маркировка звездами/норма слойности)

Используется в качестве ориентир для замены диагональной шины на радиальную

Размер	Транспорти-рующие машины PR	Погрузочные машины PR
13.00R25***	28	24
14.00R24*		16
14.00R24**
14.00R24***	32	28
14.00R25*
14.00R25**
14.00R25***	32
16.00R25*
16.00R25**	36
16.00R25***
17.5R25*		16
17.5R25**	24	20
18.00R25*		24
18.00R25**	36
18.00R25***

Размер	Транспорти-рующие машины PR	Погрузочные машины PR
20.5R25*		24
20.5R25**	28
23.5R25*		28
23.5R25**	32
26.5R25*		32
26.5R25**	32
29.5R25*		34
29.5R25**	34
29.5R29*		34
29.5R29**	40
33.25R29*
33.25R29**	44
18.00R33*	40
21.00R33**	44
21.00R35**	44

Размер	Транспорти-рующие машины PR	Погрузочные машины PR
24.00R35**	48
35/65R33*	36
750/65R25**
750/65R25**
775/65R29*
775/65R29**
875/65R29*
875/65R29**
27.00R49**	54
33.00R51**	66
36.00R51**	70
37.00R57**	78
40.00R57**	80

Индекс скорости

Индекс скорости показывает максимальную скорость, согласно которой шина может выдержать нагрузку, соответствующую установленному показатель этой модели шины при определенных цсловиях.

КОД	А1	А2	А3	А4	А5	А6	А8	B	C	D	E	F	G
Скорость (км/ч)	5	10	15	20	25	30	40	50	60	65	70	80	90
Скорость (миль.ч)	3	5	9	12	15	20	25	30	35	40	45	50	55

Примеры маркировки шин:

17.5R25 TB516 176 А2: эта шина способна выдержать 7100кг на максимальной скорости 10км/ч
385/95R25 TB576 170 F: эта шина способна выдержать 6000кг на максимальной скорости 80км/ч

Иногда фактическая полезная нагрузка при определенных операциях может превышать стандартную. Соответственно нагрузка на шину может превысить указанную выше нагрузку. Когда мы сталкиваемся с подобной ситуацией перегрузки, холодное давление инфляции должно быть увеличено, чтобы компенсировать более высокие нагрузки. Для предотвращения повреждения шин при каждом увеличении нагрузки на 1% необходимо увеличение давления в шинах на 2%.

Перегрузка может сильно повлиять на характеристики шин. Пожалуйста, свяжитесь с техническим персоналом Трайангл, чтобы правильно использовать шины.

Таблица перевода единиц

кг/см2	psi	кПа	bar
5.1	72	490	4.9
5.2	74	500	5.0
5.3	75	510	5.1
5.4	77	520	5.2
5.5	78	530	5.3
5.6	80	540	5.4
5.7	81	550	5.5
5.8	82	560	5.6
5.9	84	570	5.7
6.0	85	580	5.8
6.1	87	590	5.9
6.2	88	600	6.0
6.3	89	610	6.1
6.4	91	620	6.2
6.5	92	630	6.3
6.6	94	640	6.4
6.7	95	650	6.5
6.8	97	660	6.6
6.9	98	670	6.7
7.0	99	680	6.8
7.1	101	690	6.9
7.2	102	700	7.0
7.3	104	710	7.1
7.4	105	720	7.2
7.5	107	730	7.3

кг/см2	psi	кПа	bar
7.6	108	740	7.4
7.7	109	750	7.5
7.8	111	760	7.6
7.9	112	770	7.7
8.0	114	780	7.8
8.1	115	790	7.9
8.2	116	800	8.0
8.3	118	810	8.1
8.4	119	820	8.2
8.5	121	830	8.3
8.6	122	840	8.4
8.7	124	850	8.5
8.8	125	860	8.6
8.9	126	870	8.7
9.0	128	880	8.8
9.1	129	890	8.9
9.2	131	900	9.0
9.3	132	910	9.1
9.4	133	920	9.2
9.5	135	930	9.3
9.6	136	940	9.4
9.7	138	950	9.5
9.8	139	960	9.6
9.9	141	970	9.7
10.0	142	980	9.8

кг	lb
1	2.2
5	11.0
10	22.0
15	33.1
20	44.1
25	55.1
30	66.1
35	77.2
40	88.2
45	99.2
50	110.2
55	121.3
60	132.3
65	143.3
70	154.3
75	165.3
80	176.4
85	187.4
90	198.4
95	209.4
100	220.5
110	242.5
120	264.6

кг	lb
130	286.6
140	308.6
150	330.7
160	352.7
170	374.8
180	396.8
190	418.9
200	440.9
210	463.0
220	485.0
230	507.1
240	529.1
250	551.2
260	573.2
270	595.2
280	617.3
290	639.3
300	661.4
350	771.6
400	881.8
450	992.1
500	1102.3
550	1212.5

кг	lb
600	1322.8
650	1433.0
700	1543.2
750	1653.5
800	1763.7
850	1873.9
900	1984.1
950	2094.4
1000	2204.6
1100	2425.1
1200	2645.5
1300	2866.0
1400	3086.4
1500	3306.9
1600	3527.4
1700	3747.8
1800	3968.3
1900	4188.7
2000	4409.2
2100	4629.7
2200	4850.1
2300	5070.6
2400	5291.0

кг	lb
2500	5511.5
2600	5732.0
2700	5952.4
2800	6173.0
2900	6393.3
3000	6613.8
3500	7716.1
4000	8818.4
4500	9920.7
5000	11023.0
5500	12125.3
6000	13227.6
6500	14329.9
7000	15432.2
7500	16534.5
8000	17636.8
8500	18739.1
9000	19841.4
9500	20943.7
10000	22046.0

°С	°F
-19	-2.2
-18	-0.4
-17	1.4
-16	3.2
-15	5.0
-14	6.8
-13	8.6
-12	10.4
-11	12.2
-10	14.0
-9	15.8
-8	17.6
-7	19.4
-6	21.2
-5	23.0
-4	24.8
-3	26.6
-2	28.4
-1	30.2
0	32.0
1	33.8
2	35.6
3	37.4
4	39.2
5	41.0
6	42.8
7	44.6
8	46.4
9	48.2
10	50.0

°С	°F
11	51.8
12	53.6
13	55.4
14	57.2
15	59.0
16	60.8
17	62.6
18	64.4
19	66.2
20	68.0
21	69.8
22	71.6
23	73.4
24	75.2
25	77.0
26	78.8
27	80.6
28	82.4
29	84.2
30	86.0
31	87.8
32	89.6
33	91.4
34	93.2
35	95.0
36	96.8
37	98.6
38	100.4
39	102.2
40	104.0

°С	°F
41	105.8
42	107.6
43	109.4
44	111.2
45	113.0
46	114.8
47	116.6
48	118.4
49	120.2
50	122.0
51	123.8
52	125.6
53	127.4
54	129.2
55	131.0
56	132.8
57	134.6
58	136.4
59	138.2
60	140.0
61	141.8
62	143.6
63	145.4
64	147.2
65	149.0
66	150.8
67	152.6
68	154.4
69	156.2
70	158.0

°С	°F
71	159.8
72	161.6
73	163.4
74	165.2
75	167.0
76	168.8
77	170.6
78	172.4
79	174.2
80	176.0
81	177.8
82	179.6
83	181.4
84	183.2
85	185.0
86	186.8
87	188.6
88	190.4
89	192.2
90	194.0
91	195.8
92	197.6
93	199.4
94	201.2
95	203.0
96	204.8
97	206.6
98	208.4
99	210.2
100	212.0

°С	°F
101	213.8
102	215.6
103	217.4
104	219.2
105	221.0
106	222.8
107	224.6
108	226.4
109	228.2
110	230.0
111	231.8
112	233.6
113	235.4
114	237.2
115	239.0
116	240.8
117	242.6
118	244.4
119	246.2
120	248.0
121	249.8
122	251.6
123	253.4
124	255.2
125	257.0
126	258.8
127	260.6
128	262.4
129	264.2
130	266.0

°С	°F
131	267.8
132	269.6
133	271.4
134	273.2
135	275.0
136	276.8
137	278.6
138	280.4
139	282.2
140	284.0
141	285.8
142	287.6
143	289.4
144	291.2
145	293.0
146	294.8
147	296.6
148	298.4
149	300.2
150	302.0
160	320.0
170	338.0
180	356.0
190	374.0
200	392.0

мм	inch/32
1	1.3
2	2.5
3	3.8
4	5.0
5	6.3
6	7.6
7	8.8
8	10.1
9	11.3
10	12.6
11	13.9
12	15.1
13	16.4
14	17.6
15	18.9
16	20.2
17	21.4
18	22.7

мм	inch/32
19	23.9
20	25.2
21	26.5
22	27.7
23	29.0
24	30.2
25	31.5
26	32.8
27	34.0
28	35.3
29	36.5
30	37.8
31	39.1
32	40.3
33	41.6
34	42.8
35	44.1
36	45.4

мм	inch/32
37	46.6
38	47.9
39	49.1
40	50.4
41	51.7
42	52.1
43	54.2
44	55.4
45	56.7
46	58.0
47	59.2
48	60.5
49	61.7
50	63.0
55	69.3
60	75.6
65	81.9
70	88.2

мм	inch/32
75	95.5
80	100.8
85	107.1
90	113.4
95	119.7
100	126.0
105	132.3
110	138.6
115	144.9
120	151.2
125	157.5
130	163.8
135	170.1
140	176.4
145	182.7
150	189.0

Шины

Диски

Инструмент

Сервис

TB515 L2 радиальные

Характеристики

Дополнительная информация

Индекс нагрузки - Индекс скорости

Таблица соответствия (маркировка звездами/норма слойности)

Индекс скорости

Таблица перевода единиц

Крупногабаритные радиальные шины

Крупногабаритные диагональные шины

Похожие товары

Шины

Диски

Инструмент

Сервис

TB515 L2 радиальные

Характеристики

Дополнительная информация

Индекс нагрузки - Индекс скорости

Таблица соответствия (маркировка звездами/норма слойности)

Индекс скорости

Таблица перевода единиц

Крупногабаритные радиальные шины

Крупногабаритные диагональные шины

Похожие товары

Заполните данные, и Вам перезвонит наш менеджер

Заполните свои данные и получите консультацию
